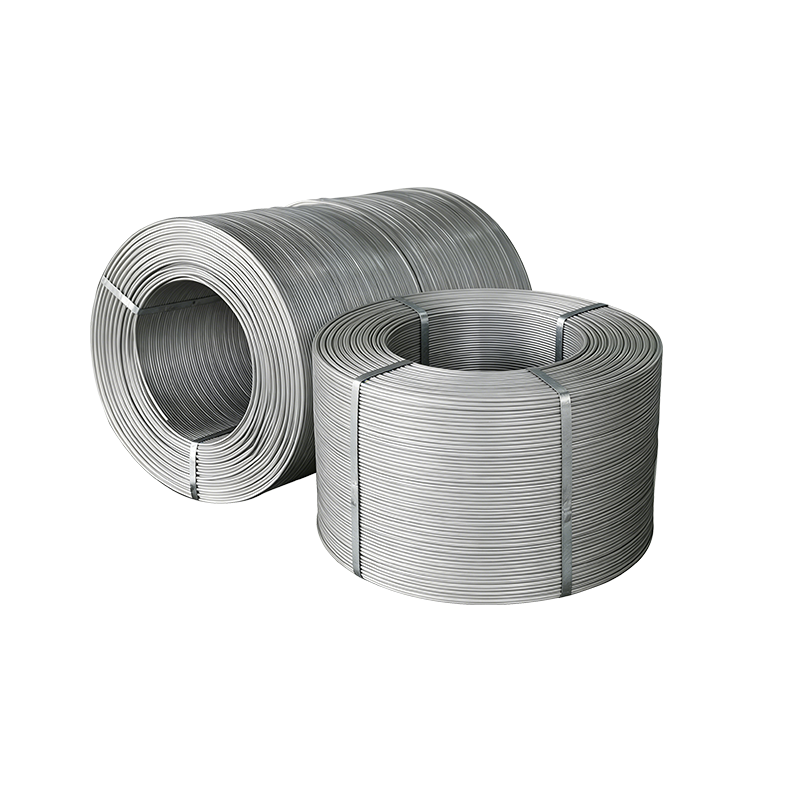

Prípad pre Hliníkový drôt Naprieč priemyselnými aplikáciami
Hliníkový drôt sa rozšíril ďaleko za svoj pôvod v oblasti horného prenosu energie a stal sa kritickým materiálom v elektronike, automobilovom priemysle, letectve, stavebníctve a priemyselnej výrobe. Kombinácia nízkej hustoty (2,70 g/cm³ oproti medi 8,96 g/cm³), konkurencieschopnej elektrickej vodivosti pri ekvivalentných prierezoch a nákladovej štruktúry, ktorá sleduje približne jednu tretinu medi na kilogramovom základe, urobila z hliníkového drôtu predvolenú voľbu bez ohľadu na to, kde sú hmotnosť, cena alebo oboje konštrukčné obmedzenia. Pre danú prúdovú kapacitu vyžaduje hliníkový vodič približne 1,6-násobok prierezovej plochy medi – ale výsledný vodič stále váži približne polovicu, čo je kompromis, ktorý je priaznivý vo väčšine dlhodobých aplikácií citlivých na hmotnosť.
Čo sa v posledných desaťročiach zmenilo, je inžinierska náročnosť aplikovaná na výrobu hliníkových drôtov. Skoré hliníkové vedenie si vyslúžilo zlú povesť spoľahlivosti v domácich elektrických inštaláciách kvôli nekompatibilnému ukončovaciemu hardvéru a zlému pochopeniu správania pri tepelnej rozťažnosti v spojoch. Moderné aplikácie hliníkových drôtov riešia tieto problémy výberom zliatiny, povrchovou úpravou a inžinierstvom konektorov – posúvajú konverzáciu od toho, či je hliníkový drôt vhodný, do ktorej triedy a konfigurácie je optimálna pre konkrétny prípad použitia. Sortiment dostupných výrobkov z hliníkového drôtu teraz siaha od tried ultra vysokej čistoty 5N na spájanie polovodičov až po drôty zo zliatiny 7xxx s vysokou pevnosťou pre konštrukčné letecké káblové zostavy, medzi ktorými sú desiatky špecifikácií.
Klasifikácia drôtov podľa série zliatin a toho, čo každá trieda prináša
Systém označovania zliatin Aluminium Association organizuje spracované hliníkové zliatiny do sérií definovaných primárnym legujúcim prvkom a každá séria vytvára odlišnú kombináciu mechanických a elektrických vlastností relevantných pre drôtové aplikácie.
| Séria zliatin | Primárny legovací prvok | Typická pevnosť v ťahu | Vodivosť (% IACS) | Aplikácie s kľúčovým drôtom |
|---|---|---|---|---|
| 1xxx | Žiadne (≥99 % Al) | 60–185 MPa | 61 – 64 % | Elektrické vodiče, transformátory, spojovací drôt |
| 4xxx | kremík (Si) | 140–190 MPa | 30 – 40 % | Zváracie plnivo (ER4043, ER4047), spájkovanie |
| 5xxx | horčík (Mg) | 190–310 MPa | 27 – 35 % | Zváracie plnivo (ER5356), lodné, štrukturálne |
| 6xxx | Horčíkový kremík | 200–310 MPa | 52 – 58 % | Trolejové vodiče (6201), automobilové rozvody |
| 7xxx | zinok (Zn) | 400–570 MPa | 35 – 45 % | Letecký konštrukčný kábel, aplikácie s vysokým zaťažením |
Inverzný vzťah medzi pevnosťou a vodivosťou je ústredným kompromisom v špecifikácii hliníkového drôtu. Séria 1xxx maximalizuje vodivosť na úkor mechanickej pevnosti; séria 7xxx invertuje túto prioritu. Séria 6xxx zaberá komerčne najvýznamnejšiu strednú cestu — dostatočná pevnosť pre aplikácie štrukturálnych vodičov v kombinácii s dostatočne vysokou vodivosťou na prenos energie, a preto sa zliatina 6201-T81 stala celosvetovým štandardom pre nadzemné vedenia z celohliníkových zliatin (AAAC).
Hliníkový zvárací drôt: Výber plniva, prispôsobenie procesu a bežné režimy porúch
Hliníkový zvárací drôt funguje ako štrukturálne plnivo aj ako metalurgický modifikátor zvarového kúpeľa – jeho zloženie určuje nielen pevnosť naneseného kovu, ale aj náchylnosť na praskliny počas tuhnutia, odolnosť proti korózii v prevádzke a kompatibilitu s úpravami po zváraní, ako je eloxovanie alebo tepelné spracovanie. Dve dominantné rodiny plnív pokrývajú väčšinu priemyselných požiadaviek: 4xxx (Al-Si) plnivá ponúkajú vynikajúcu tekutosť, nízke riziko praskania pri zmrašťovaní a stabilné správanie oblúka, vďaka čomu je ER4043 predvolenou voľbou na všeobecné použitie pre 6xxx základné kovy. 5xxx (Al-Mg) plniva — hlavne ER5356 a ER5183 — poskytujú vyššiu pevnosť zvarového spoja (až 290 MPa) a vynikajúci výkon v prostredí so slanou vodou za cenu mierne vyššej citlivosti na pórovitosť a tendenciu k praskaniu koróziou pod napätím, ak sa použijú s určitými zliatinami s vysokým obsahom Mg v senzibilizovanom stave.
Pórovitosť je najrozšírenejším problémom kvality pri zváraní hliníka a stav prídavného drôtu je jedným z jeho primárnych zdrojov. Prirodzená oxidová vrstva hliníka je hydroskopická – adsorbuje vzdušnú vlhkosť a táto vlhkosť uvoľňuje vodík do zvarového kúpeľa počas tuhnutia. Drôt skladovaný v otvorených obaloch vo vlhkom prostredí predajní akumuluje vlhkosť na svojom povrchu v priebehu niekoľkých hodín. Sušenie v peci pred použitím pri teplote 70 – 80 °C počas jednej až dvoch hodín je štandardnou nápravnou praxou, hoci spoľahlivejším riešením je hermeticky uzavretý obal, ktorý sa uchováva až do okamihu použitia. Čistota povrchu drôtu – konkrétne absencia zvyškového mazacieho prostriedku na ťahanie a minimalizovaná hrúbka vrstvy oxidu – je výrobná premenná, ktorá určuje zaťaženie vodíkom, ktoré musí zvárač zvládnuť ešte pred spustením oblúka.
Kompatibilita podávacieho systému je opakovanou praktickou výzvou. Hliníkový zvárací drôt je podstatne mäkší ako oceľový drôt pri ekvivalentných priemeroch a štandardné systémy MIG s konfiguráciou ocele – hnacie valce s drážkou v tvare V, vložky optimalizované pre oceľ – deformujú drôt, čo spôsobuje hniezdenie vtákov a nepravidelný posuv, ktorý vytvára nekonzistentné profily guľôčok. U-drážka alebo vrúbkované hnacie valce, krátke teflónové vedenie a konfigurácie horáka push-pull sú zavedené hardvérové reakcie. Pre robotizované a automatizované zváracie bunky, kde konzistencia podávania priamo riadi opakovateľnosť guľôčky, sa tolerancia priemeru drôtu (zvyčajne špecifikovaná na ±0,01 mm alebo viac) stáva kritickou premennou obstarávania popri chemickom zložení.
Teplota, stav povrchu a výrobné premenné, ktoré určujú použiteľnosť drôtu
Označenie temperovania – séria H pre drôt spevnený namáhaním, O pre úplne žíhaný, séria T pre tepelne spracované zliatiny – informuje o rozsahu mechanických vlastností, ale nie o procesnej ceste, ktorá ho vyrobila. Dve cievky s identickým označením teploty sa môžu výrazne líšiť v distribúcii zvyškového napätia, rovnomernosti veľkosti zŕn a hrúbke povrchových oxidov v závislosti od toho, či boli správne aplikované medzicykly žíhania, či bola regulovaná atmosféra pece a či bola rýchlosť ťahania a mazanie optimalizované pre zliatinu. Tieto rozdiely sa prejavujú ako zmeny vlastností pozdĺž dĺžky cievky – problém, ktorý sa prejaví až pri následnom spracovaní, keď sa jedna časť drôtu správa nekonzistentne s inou.
Stav povrchu ovplyvňuje viacero výstupov súčasne. Pri aplikáciách spájacích drôtov určuje hrúbka a rovnomernosť oxidovej vrstvy kinetiku tvorby väzby a spoľahlivosť spoja pri tepelnom cyklovaní. Pri zváraní prídavného drôtu zvyšky povrchového maziva priamo prispievajú k pórovitosti zvaru. V prípade drôtu používaného vo viditeľných zostavách alebo eloxovaných súčiastkach ovplyvňujú konečný vzhľad povrchové škrabance a stopy po matrici z procesu ťahania. In-line kontrola povrchu pomocou vírivých prúdov alebo optických systémov počas procesu ťahania zachytí tieto defekty skôr, ako dosiahnu hotovú cievku – schopnosť odlišuje výrobcov s automatickým monitorovaním kvality od tých, ktorí sa spoliehajú len na odber vzoriek na konci linky. Špecifikovanie drôtu triedou kvality povrchu, nielen rozmerovými a chemickými toleranciami, je postup, ktorý znižuje záťaž pri vstupnej kontrole a variácie následných procesov pre veľkoobjemových zákazníkov.
Vznikajúce hnacie sily dopytu: platformy EV, obnoviteľná energia a tlaky na zníženie hmotnosti
Tri zbližujúce sa technologické trendy pretvárajú dopyt po hliníkových drôtoch spôsobmi, ktoré budú poháňať vývoj špecifikácií počas zvyšku dekády. Vývoj platformy pre elektrické vozidlá je najbezprostrednejší. Keďže OEM výrobcovia nahrádzajú medené segmenty káblových zväzkov hliníkovými ekvivalentmi, aby sa znížila hmotnosť vozidla – zníženie hmotnosti o 40 – 50 % pre ekvivalentnú prúdovú kapacitu na vodičoch vysokonapäťovej zbernice – automobilový dodávateľský reťazec absorbuje špecifikácie vodičov, ktoré predtým nekvalifikoval: vysoká životnosť cyklu, odolnosť voči únave z vibrácií počas 15-ročnej životnosti vozidla a výkon krimpovaného spoja pri teplotách od -40 °C do 150 °C. Tieto požiadavky sú hnacou silou vývoja kompozícií mikrolegovaného hliníka (Al-Fe-Cu, Al-Zr), ktoré zlepšujú únavové vlastnosti bez zníženia vodivosti konvenčných zliatin 6xxx.
Infraštruktúra obnoviteľnej energie – vedenie solárnych fariem aj vinutia generátora veterných turbín – predstavuje trvalý rast objemu elektrického vedenia 1xxx a 6xxx. Výrobcovia transformátorov dodávajúci solárne a veterné inštalácie v sieťovej mierke špecifikujú konštrukcie vinutia s vyššou účinnosťou, ktoré vyžadujú prísnejšie tolerancie odporu a konzistentnejšiu geometriu prierezu ako úžitkové transformátory predchádzajúcich generácií. Modernizácie nadzemného prenosového vedenia pomocou vysokoteplotných vodičov s nízkym priehybom (HTLS) – ktoré obsahujú drôt z hliníkovej zliatiny so zlepšenou odolnosťou voči tečeniu pri zvýšených prevádzkových teplotách – sa zrýchľujú, keďže operátori siete hľadajú zvýšenie kapacity bez novej konštrukcie veže. Každá z týchto aplikácií ťahá priemysel hliníkových drôtov smerom k prísnejším špecifikáciám, lepšej dokumentácii a prísnejšej kontrole procesov – zvyšuje technickú latku pre dodávateľov a úroveň kvality, ktorú by kupujúci mali očakávať.
